Токоприемники типа ТКЭш-5
Токоприемники типа ТКЭш-5 УХЛ2 предназначены для передачи переменного тока 360 А напряжением 6000 В с нижней рамы на поворотную платформу шагающего экскаватора типа.
- Вид климатического исполнения УХЛ2 по ГОСТ 15150-69
- Токоприемники работают в среде, запыленной угольной, рудной и другой пылью, с запыленностью не более 10 мгм.
- Токоприемники работают в условиях тряски, вибрации.
- Допускается отклонение не более 12° в любую сторону.
- Степень защиты токоприемников IP41 по ГОСТ 14254-96.
Токоприемники помещены в металлическую разъемную оболочку. Для обслуживания токоприемников предусмотрены две двери, расположенные с противоположных сторон, закрывающиеся замками. Для наблюдения за работой высоковольтных токоприемников предусмотрены смотровые окна закрытые органическим стеклом.
![Токоприемник ТКЭш-5 Токоприемник ТКЭш-5](images/------------------5-2_euytbmrr.jpg)
Основные технические данные и характеристики
Тип токоприемника | Высоковольтная часть | ||
Напряжение, В | Ток нагрузки, А | Число контактных колец | |
ТКЭш-5 УХЛ2 | 6000 | 400 | 5 |

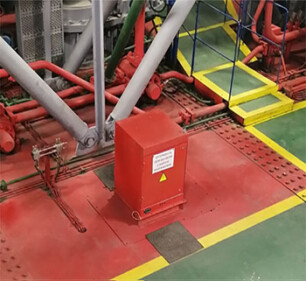

![Токоприемник ТКЭш-5 Токоприемник ТКЭш-5](images/------------------5-1.jpg)
