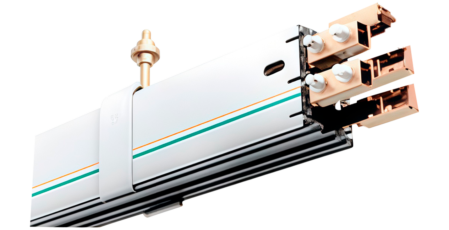

Троллейный шинопровод TEHNOTRON
Перейти в раздел
каталоги и инструкции
Для самостоятельного подбора спецификации ниже представлены коды для заказа шинопроводаTEHNOTRON и необходимых комплектующих. При необходимости готовы оказать помощь в формировании спецификации для дальнейшего заказа. Если необходимо подготовить спецификацию под Ваш проект или рассмотреть возможность подбора аналогов направьте письмо с описанием необходимой задачи ли просто заполните опросный лист.
| Тип шинопровода | Количество шин | Нагрузка, А | Напряжение, В | Типоразмер корпуса | Размер медной жилы, мм |
21-465-10 | 5 | 60 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 1,4 мм |
21-465-11 | 4 | 60 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 1,4 мм |
21-465 | 5 | 100 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2 мм |
21-465-01 | 4 | 100 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2 мм |
21-465-02 | 5 | 125 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2,5 мм |
21-524-03 | 4 | 125 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2,5 мм |
21-465-08 | 5 | 140 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3 мм |
21-465-09 | 4 | 140 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3 мм |
21-465-05 | 5 | 160 A | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3,3 мм |
21-465-04 | 4 | 160 A | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3,3 мм |
При необходимости возможно изготовление участков шинопроводов по индивидуальным размерам необходим длины (по предварительному согласованию).
Стандартная длина секции 4 метра. В комплект поставки каждой секции входят одна стыковая крышка (код: 21-485-05 СБ) и четыре скользящих подвеса (код: 21-485-08-03 СБ)
Подводы питания

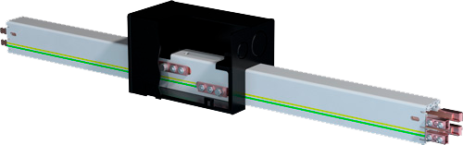

Линейный подвод питания на стыке 4/100. Допустимая нагрузка 100 А. Кабельный ввод 32 мм.
Код: 21-485-02-10 СБ
Линейный подвод питания на стыке 5/100. Допустимая нагрузка 100 А. Кабельный ввод 32 мм.
Код: 21-485-02 СБ
Линейный подвод питания 4/125. Допустимая нагрузка 125 А. Кабельный ввод 32 мм.
Код: 21-538 СБ
Линейный подвод питания 5/125. Допустимая нагрузка 125 А. Кабельный ввод 32 мм.
Код: 21-538-01 СБ
Концевой подвод питания 4/60А Допустимая нагрузка 60 А. Кабельный ввод 29-40 мм.
Код: 21-541 СБ 4/60А
Концевой подвод питания 5/60А. Допустимая нагрузка 60 А. Кабельный ввод 29-40 мм.
Код: 21-541-1 СБ 5/60А
Токосъёмные каретки TEHNOTRON
Токосъёмник. Допустимая нагрузка 60 А. Число контактов 5. Примерный диаметр соединительного провода 15,7 мм. Вес 1,02 кг
Код: 21-485-01
Токосъёмник. Допустимая нагрузка 60 А. Число контактов 4. Примерный диаметр соединительного провода 15,7 мм. Вес 0,92 кг
Код: 21-485-01-20
Токосъёмник. Допустимая нагрузка 40 А. Число контактов 5. Примерный диаметр соединительного провода 14,5 мм. Вес 0,89 кг
Код: 21-485-01-21
Токосъёмник. Допустимая нагрузка 40 А. Число контактов 4. Примерный диаметр соединительного провода 14,5 мм. Вес 0,8 кг
Код: 21-485-01-22
Токосъёмник сдвоенный. Допустимая нагрузка 120 А. Число контактов 10. Примерный диаметр соединительного провода 16 мм. Вес 2,1 кг
Код: 21-485-14
Токосъёмник сдвоенный. Допустимая нагрузка 120 А. Число контактов 8. Примерный диаметр соединительного провода 16 мм. Вес 1,9 кг
Код: 21-485-14-01
Токосъёмник сдвоенный. Допустимая нагрузка 80 А. Число контактов 10. Примерный диаметр соединительного провода 14,5 мм. Вес 1,82 кг
Код: 21-485-14-02
Токосъёмник сдвоенный. Допустимая нагрузка 80 А. Число контактов 8. Примерный диаметр соединительного провода 14,5 мм. Вес 1,65 кг
Код: 21-485-14-03
Соединения, крышки, герметизирующая лента
Соединение шины винтовое для соединения шин между секциями.
Код: 21-485-08-03 СБ
Крышка стыковая для закрытия соединений шин
Код: 21-485-05-01
Крышка концевая внешняя заглушка последней секции шинопровода
Код: 21-485-07-01 СБ
Герметизирующая лента. Монтаж герметизирующей ленты повышает базовую защиту от пыли и влаги IP 23 до IP 44, позволяет эксплуатацию в температурном режиме от - 40 до +40 С
Устройство для монтажа герметизирующей ленты
Код: 21-539-000 СБ
Подвесы, захваты, кронштейны
Подвес жесткий для крепления шинопровода к кронштейну, устанавливаются 1 на участок 100 м., 2 на участок более 100 м.
Код: 21-485-03 СБ
Подвес скользящий для крепления шинопровода к кронштейну, устанавливаются каждые 2м.
Код: 21-485-03-00 СБ
Захват токосъемника приводит движение токосъемника в линии параллельно крану

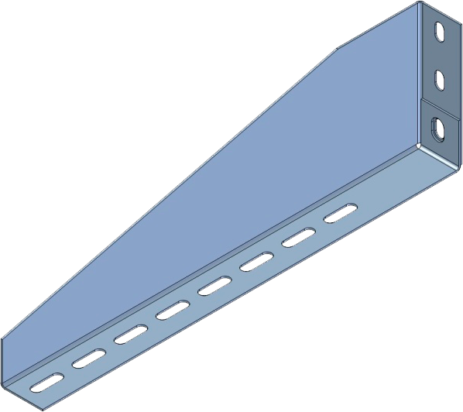

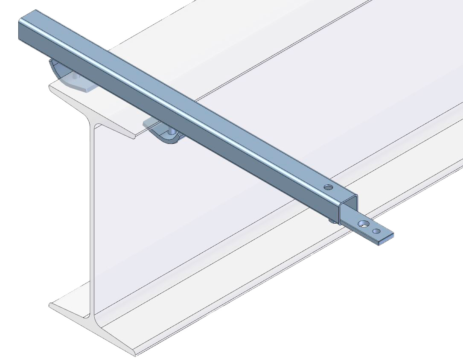

Кронштейн приварной 5R для монтажа линии к подкрановой балке
Код: 21-497 СБ
