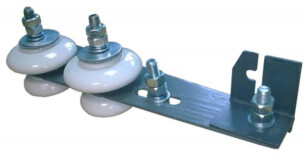

Троллеедержатель К263
Троллеедержатели К263, К264, К265, К266, К267, К267А, К267М, К267 АС, К267 МС, К268, К269М, К269Г, К270 предназначены для установки троллеев на металлоконструкциях мостовых кранов при монтаже главных троллейных линий напряжением до 500В постоянного тока и 660В переменного тока частотой 50 Гц.
Троллеедержатели изготавливаются двух видов: промежуточные и секционные. Группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516.1 – 90 – МЗ. Климатическое исполнение У1.
Основные технические данные и характеристики
Тип троллеедержателя | Номинальная нагрузка, кН | Вид применяемого троллея | Масса, кг |
К263 | 0,8 | Секции троллейные К580-К589 Уголок ГОСТ 8509-93 | 1,42 |
К264 | 0,8 | 2,64 | |
К265 | 2,0 | Двутавр ГОСТ 8239-89 Швеллер ГОСТ 8240-89 Квадрат ГОСТ 2591-88 | 3,0 |
К266 | 2,0 | 7,3 | |
К267 | 0,8 | Секции троллейные К580-К589 Уголок ГОСТ 8509-93 | 2,4 |
К267А | 0,8 | 2,18 | |
К267М | 0,8 | Двутавр ГОСТ 8239-89 Швеллер ГОСТ 8240-89 Квадрат ГОСТ 2591-88 | 2,39 |
К267АС | 0,8 | Секции троллейные К580-К589 Уголок ГОСТ 8509-93 | 5,50 |
К267МС | 0,8 | Двутавр ГОСТ 8239-89 Швеллер ГОСТ 8240-89 Квадрат ГОСТ 2591-88 | 5,96 |
К268 | 2,0 | 2,82 | |
К269М | 0,8 | 2,29 | |
К269Г | 0,8 | Секции троллейные К580-К589 Уголок ГОСТ 8509-93 | 2,08 |
К270 | 0,8 | 2,75 | |
К300 | 0,8 | Двутавр ГОСТ 8239-89 Швеллер ГОСТ 8240-89 Квадрат ГОСТ 2591-88 | 2,08 |
К400 | 0,8 | 3,76 |
